Безлюфтовая дисковая (мембранная) муфта SD

Дисковая муфта обеспечивает большую жёсткость на кручение и исключительную подвижность. Эта высокоточная муфта имеет практически бесконечный срок службы. Муфта используется в высокоточном измерительном оборудовании, системах контроля скорости движения, аналитических весах, динамометрах, точных энкодерах и т.д.

Категория:

Описание

Характеристики

  • Безлюфтовая муфта.
  • Высокая жёсткость при кручении.
  • Длительный срок службы.
  • Компенсирует несоосность и перекос валов.
  • Одно- и двухступенчатого типа.
  • Малый момент инерции.
  • Не нуждается  в обслуживании.
  • Устойчива к маслу.

Технические характеристики

Наименование Внутренний диаметр (мм)
3 4 4,5 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 15,875 16 17 18 19 20 24 25
SDWA‑16C + + + +
SDWA‑19C + + + + +
SDWA‑22C + + + + + + + + + +
SDWA‑26C + + + + + + + + + +
SDWA‑31C + + + + + + + + + + +
SDWA‑39C + + + + + + + + + + + + + + +
SDWC‑42C + + + + + + + + + + + + + + + + +
SDWC‑47C + + + + + + + + + + + + + + +
SDWC‑54C + + + + + + + + + + + + + +

Габаритные и присоединительные размеры безлюфтовой дисковой (мембранной) муфты SD

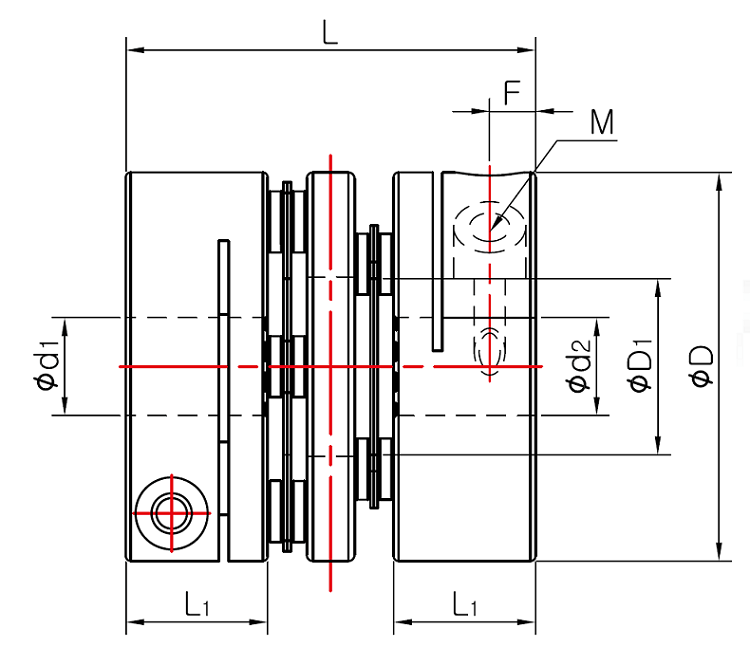

Габаритные и присоединительные размеры безлюфтовой дисковой (мембранной) муфты SD
Внешний диаметр 16~47мм

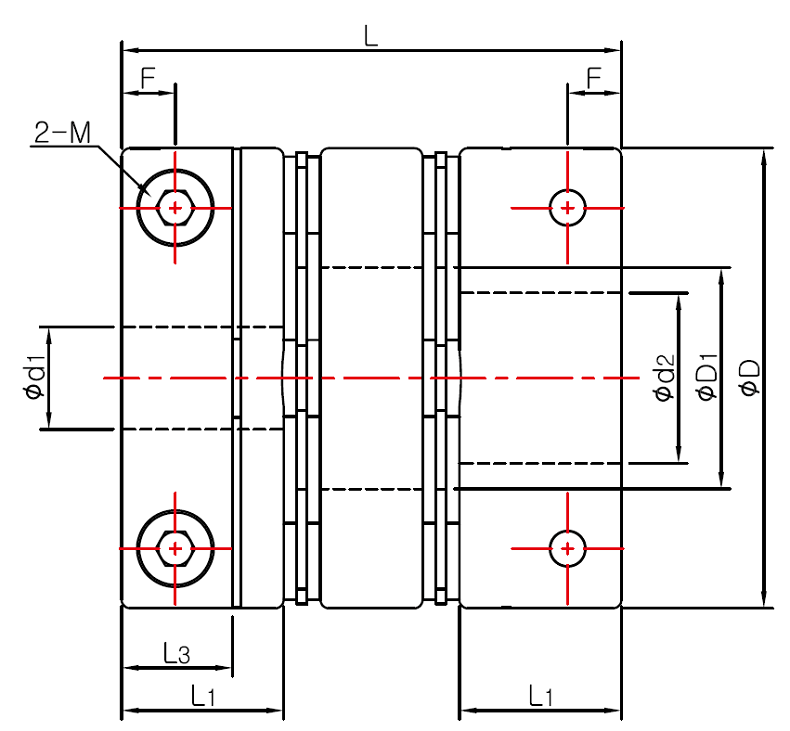

Габаритные и присоединительные размеры безлюфтовой дисковой (мембранной) муфты SDWC-54C
Внешний диаметр 54мм
Наименование Размер, мм Номинальный крутящий момент
(Н*м)		 Макс. крутящий момент
(Н*м)		 Макс. скорость вращения
(об./мин)		 Момент инерции
(кг*м2)		 Жесткость на скручивание
(Н*м/рад)		 Допустимое смещение осей
(мм)		 Перекос
(º)		 Масса
(г)
D D1 L L1 F M
SDWA‑16C 16 6,3 21,2 7,8 2,5 2 0,5 1,0 14000 3,3х10-7 200 0,2 3 9
SDWA‑19C 19 8,4 23,3 8,7 2,9 2,6 0,9 1,8 14000 7,4х10-7 300 0,2 3 14
SDWA‑22C 22,2 9 25 8,7 2,8 2,6 1,1 2,2 10000 1,3х10-6 400 0,2 3 18
SDWA‑26C 26,6 12,2 32,5 10,6 3,4 3 1,5 3,0 10000 3,4х10-6 600 0,3 3 34
SDWA‑31C 31,8 14,4 33,5 11,6 3,7 3 3,0 6,0 9000 7,5х10-6 1300 0,4 3 52
SDWA‑39C 39 17 39,5 13,7 4,3 4 5 10 8000 2,1х10-5 1800 0,4 3 95
Наименование Размер, мм Ном. крутящий момент
(Н*м)		 Макс. крутящий момент
(Н*м)		 Макс. скорость вращения
(об./мин)		 Момент инерции
(кг*м2)		 Жесткость на скручивание
(Н*м/рад)		 Допустимое смещение осей
(мм)		 Перекос
(º)		 Масса
(г)
D D1 L L1 L3 F M
SDWC‑42C 42,5 18 46,2 13,7 – 4,3 4 7 14 8000 3,3х10-5 2000 0,5 2 120
SDWC‑47C 47 20,5 50 16 – 5,2 4 12 24 7500 5,5х10-5 4000 0,5 2 160
SDWC‑54C 54 25 58,6 19 13 6,3 5 22 44 7500 1,2х10-4 7000 0,5 2 280
