Графическая панель оператора БИ04.80

Графическая панель оператора БИ04.80

Панель оператора БИ04.80 предназначена для отображения информации в электронных системах строительно-дорожных машин.

Содержит набор стандартных проводных (CANopen, RBus, USB) и беспроводных интерфейсов (Bluetooth или Wi-Fi).

Для взаимодействия с оператором в диалоговом режиме панель содержит 5 кнопок, назначение которых задается программно в зависимости от режима работы машины и панели.

Основные особенности
  • графический TFT-дисплей размером 7″ с возможностью отображения 262114 цветов;
  • подключение двух видеокамер;
  • интерфейсы Bluetooth и USB;
  • крепление VESA 75.
Категория:

Описание

Параметр Значение
Параметры графического дисплея:
  • тип и формат
 графический LCD TFT, 16:9
  • размер
 7″ (152.4 × 91.4 мм)
  • разрешение
 800×480
  • количество отображаемых цветов
 262114
Последовательные интерфейсы связи RBus, CANopen, USB 2.0
Радиоинтерфейсы Bluetooth (WiFi — по заказу)
Органы управления 5 кнопок с подсветкой
Напряжение питания, В от 8 до 32
Электрическое соединение вилка AMP Seal (14 контактов)
Потребляемая мощность, Вт, не более 5
Диапазон температур, °С
  • рабочих
 от минус 40 до +55
  • предельных
 от минус 50 до +65
Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP67
Допустимые вибрационные нагрузки, не более
  • максимальное ускорение, м/с2
 50
  • в диапазоне частот, Гц
 от 50 до 200
Допустимые ударные нагрузки, м/с2, не более 10
Габаритные размеры, мм, не более:
  • встраиваемого исполнения
 176 × 160 × 38
  • с креплением на кронштейне
 176 × 132 × 38
Масса, кг, не более 1

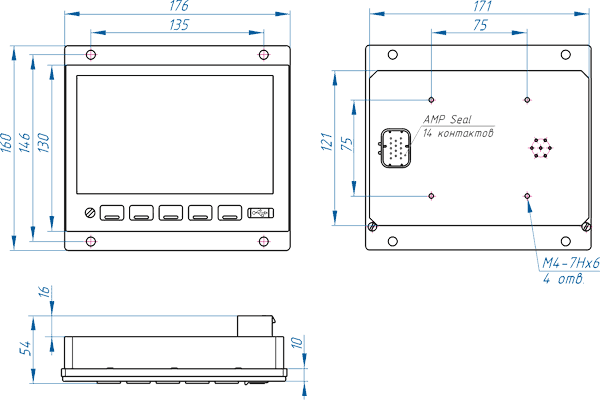

Габаритные и присоединительные размеры

встраиваемого исполнения   с креплением на кронштейне
