Преобразователь напряжения ПН24/12.4

Преобразователь напряжения ПН24/12.4

  • преобразование 24В → 12В
  • ток нагрузки до 60A
  • наличие двухцветного индикатора состояния работы
  • низкий уровень пульсаций
  • ограничение выходного тока
  • литой алюминиевый корпус

Преобразователь напряжения ПН24/12.4 предназначен для питания электрооборудования номинальным напряжением 12В в машинах с номинальным напряжением бортовой сети 24В.

Выполнен по схеме электронного импульсного понижающего стабилизатора напряжения со сглаживающим фильтром на выходе и имеет общий отрицательный вывод для входного и выходного напряжений, соединенный с металлическим корпусом.

Преобразователь обеспечивает плавное нарастание выходного напряжения при включении и ограничивает пусковые токи мощных нагрузок.

Преобразователь содержит встроенную защиту от токовых перегрузок и коротких замыканий нагрузки и защиту от перегрева с автоматическим восстановлением работоспособности после их устранения.
Защита от обратной полярности входного напряжения обеспечивается внешним предохранителем.

Имеет двухцветный светодиодный индикатор величины выходного напряжения, индицирующий нахождение выходного напряжения в допустимых пределах (свечение зеленого цвета) и его выход за допустимые пределы (свечение красного цвета).

Категория:

Описание

Основные технические данные

Параметр Значение
мин. тип. макс.
Электрические характеристики
Входное напряжение постоянного тока (Uвх), В 20 24 32
Выходное напряжение постоянного тока, В
  • при Iн= 0А и Токр= 25°C
 13,8 14,1 14,4
  • при Uвх= 20В…32В, Iн= 0А…60А, Токр= – 40…+55°C
 13,5 14,1 14,7
Ток нагрузки (Iн) , А 0 60
Ток ограничения, А 60 80 100
КПД преобразования (при Uвх=27В, Iн=60А), % 90 93
Потребляемый ток (при Uвх=24В, Iн=0А), мА 110 125
Частота преобразования, кГц 50
Амплитуда пульсаций выходного напряжения с частотой преобразования (при Uвх=27В, Iн=60А), мВ 100 200
Индикация
Порог включения красного индикатора при повышенном выходном напряжении, В 14,7 15,3 15,9
Порог включения красного индикатора при пониженном выходном напряжении, В 12,3 12,9 13,5
Эксплуатационные характеристики
Рабочий диапазон температур окружающей среды (Токр), °C – 40 +55
Допустимые вибрационные нагрузки (в трех координатах, в диапазоне частот от 50 до 250 Гц), м/с2 50
Допустимые ударные нагрузки (в трех координатах, число ударов 10000), м/с2 100
Климатическое исполнение по ГОСТ 15150 У2
Режим работы по ГОСТ Р 52230 продолжительный S1
Устойчивость к помехам в цепи питания по ГОСТ 28751 состояние «В» при группе жесткости IV
Защитное исполнение по ГОСТ 14254 IP65
Габаритные размеры, мм, не более 271 × 234 × 78
Масса, кг, не более 3,5

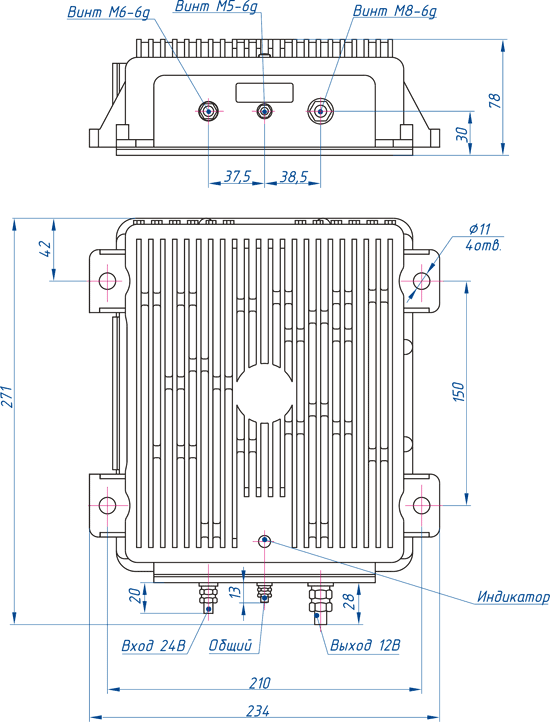

Габаритные и присоединительные размеры

Преобразователь ПН24/12.4 разработан по заказу ОАО «ГАЗ» для установки на многоцелевые машины «Каратель»
