Пульт переключения гидроконтуров управления ПУ7.1-01

Пульт переключения гидроконтуров управления ПУ7.1-01

Пульт управления ПУ7.1-01 предназначен для контроля состояния опор и переключения между гидравлическими контурами управления опорами и стрелой. Кнопка отвечает за подачу внешнего звукового сигнала.

Используется в составе электронных систем контроля и управления СБУК.

Основные особенности
  • встраиваемое исполнение
  • CAN-интерфейс, соответствующий стандарту SAE J1939
  • светодиодные индикаторы режима работы
  • степень защиты от внешних факторов IP67
Категория:

Описание

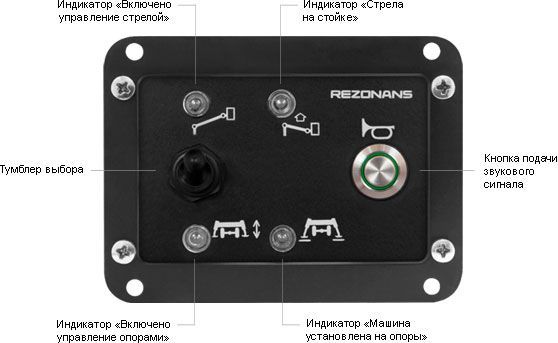

Пульт управления гидроконтурами ПУ7.1-01

Выполняемые функции
  • формирование дискретных сигналов переключения рабочих контуров и подачи звукового сигнала;
  • формирование дополнительных дискретных сигналов повышения частоты вращения двигателя и останова двигателя по командам от контроллера СБУК по CAN-шине;
  • обработка и индикация сигналов установки машины на опоры и стрелы на транспортную стойку;
  • передача сигналов состояния органов управления контроллеру СБУК по CAN-шине;
  • светодиодная индикация состояния входов и выходов управления рабочими гидравлическими контурами.
Основные технические данные
Параметр Значение
Органы управления переключатель, кнопка управления звуковым сигналом
Органы индикации 4 световых индикатора
Последовательный интерфейс связи CAN (SAE J1939)
Напряжение питание, В от 10 до 32
Электрическое соединение наконечник 45 7373 8527 (14 шт.)
Потребляемая мощность, Вт, не более 8
Диапазон температур, °С
  • рабочих
 от минус 40 до +55
  • предельных
 от минус 50 до +65
Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP67
Допустимые вибрационные нагрузки
  • максимальное ускорение, м/с2
 50
  • в диапазоне частот, Гц
 от 50 до 200
Допустимые ударные нагрузки, м/с2, не более 100
Габаритные размеры, мм, не более 116 × 86 × 81
Масса, кг, не более 0,6

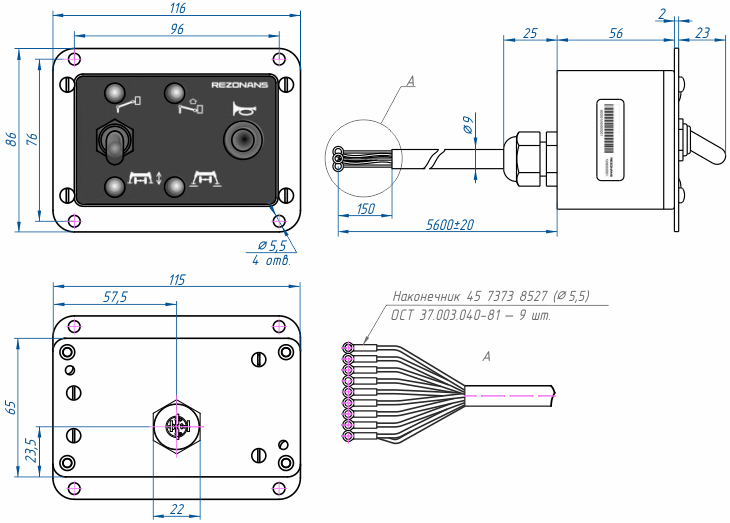

Габаритные и присоединительные размеры

Габаритные размеры ПУ7.1-01

Пульт переключения гидроконтуров управления ПУ7.1-01
