Указатель УК2.5

Указатель УК2.5

Предназначен для отображения показаний датчиков с выходным сигналом 4–20 мА. Указатель может быть реализован с любым рисунком лицевой панели

Указатель имеет вход для подсветки шкалы для работы в темное время суток с возможностью регулировки уровня яркости подсветки внешним регулятором (потенциометром).

Содержит внутреннюю систему ограничения положения стрелки в крайних положениях, предотвращающую выход указателя из строя при выходе входного сигнала за номинальный диапазон, а также при подаче сигнала обратной полярности.

При выходе сигнала от датчика за рамки 4–20 мА стрелка выходит за пределы шкалы указателя на 5 град., что позволяет своевременно диагностировать замыкания/обрыв выхода или отказ датчика.

По заказу потребителя возможна реализация указателя с сохранением положения стрелки при отключении питании (например, для считывания показаний указателя уровня топлива без подачи напряжения).

Категория:

Описание

Основные технические данные

Параметр Значение
Установочный диаметр, мм 60
Номинальное напряжение питания, В 24
Диапазон рабочих напряжений, В от 18 до 32
Номинальный диапазон входного сигнала, мА от 4 до 20
Потребляемая мощность при номинальном напряжении, Вт, не более 2
Погрешность позиционирования стрелки, град. ±1
Диапазон температур, °C
  • рабочих
 от минус 40 до +65
  • предельных
 от минус 60 до +80
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56
Допустимые вибрационные нагрузки, не более
  • максимальное ускорение, м/с2
 50
  • в диапазоне частот, Гц
 от 50 до 200
Допустимые ударные нагрузки, м/с2, не более 100
Габаритные размеры, мм, не более 65 × 65 × 70
Масса, кг, не более 0,15

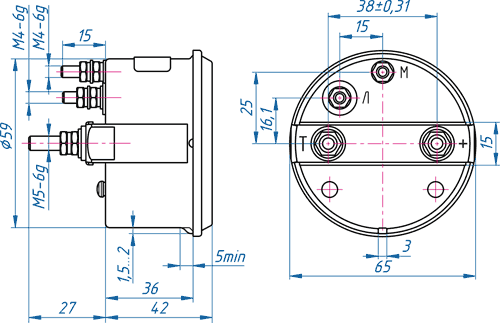

Габаритные и присоединительные размеры

Указатель УК2.5
